隨著工藝的不斷進步，生產規模的逐步擴大，大幅面陶瓷薄板、巖板已經從豪華超高端家裝，逐步邁入尋常百姓家。越來越多的消費者選擇使用大幅面陶瓷薄板或者巖板，用于地面和墻面裝飾。

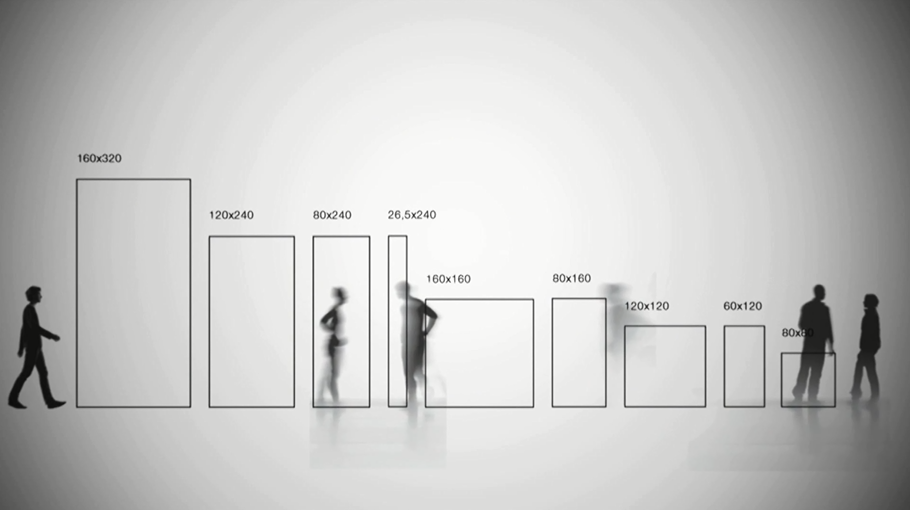

瓷磚尺寸的大幅提升，不僅帶來搬運困難，切割困難，更帶來了鋪貼困難。瓷磚尺寸增大，需要更大的力氣才能使瓷磚和基層充分粘結，否則極易導致空鼓。隨著900mm*1800mm、1200mm*2400mm的瓷磚逐漸普及，現在僅憑人力和傳統的鋪貼技術，已經徹底無法完成瓷磚鋪貼了。

基于市場的需求，德國亞地斯技術學院近期安排了一次關于大幅面陶瓷薄板鋪貼的鋪貼技術培訓，DUNLOP品牌全體銷售人員參與，積極學習，寄望將純正的德系工藝傳播于中國市場。

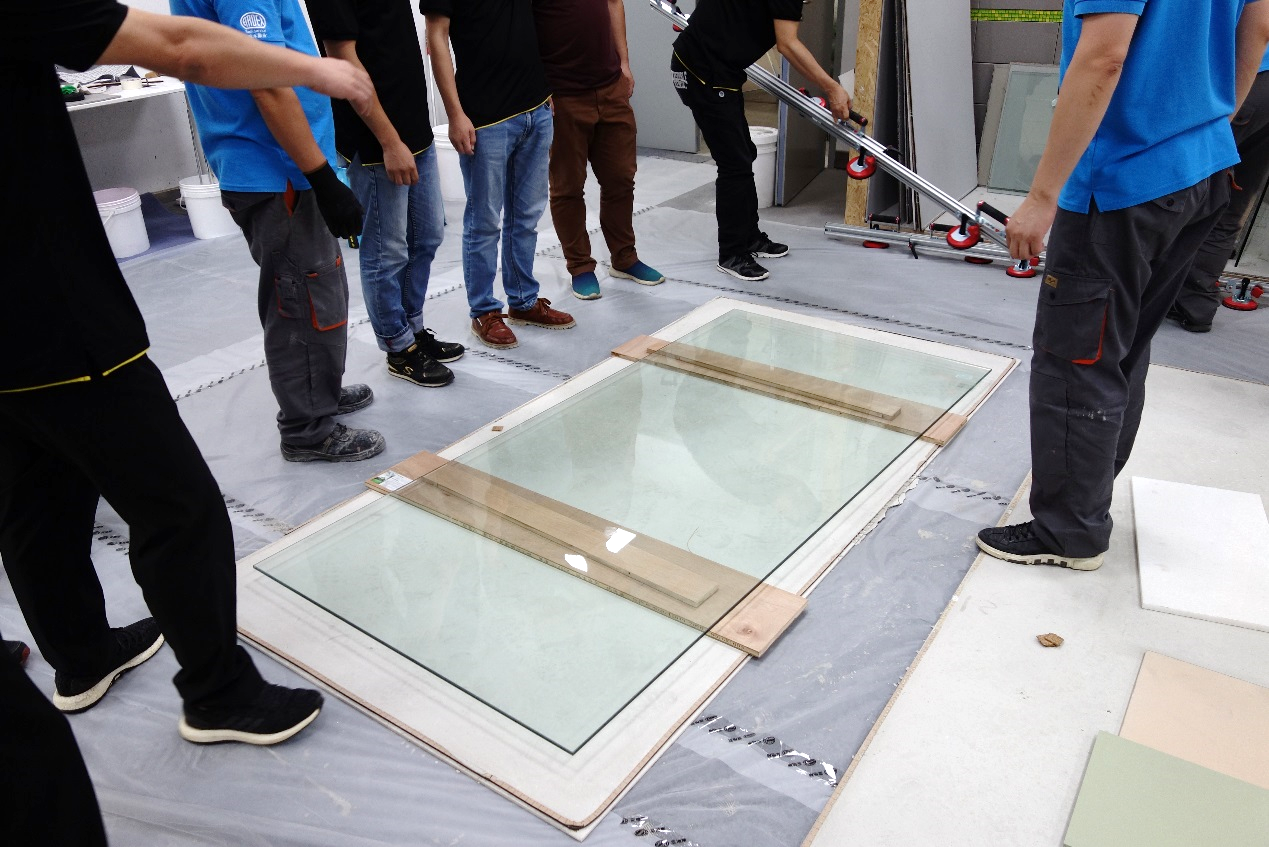

為了充分驗證大板鋪貼的難度和要點，本次培訓使用了2片定制的1200mm*2400mm鋼化玻璃，用于觀察鋪貼的滿漿率效果。目前家裝中，使用較多的大板主要是900mm*1800mm和1200mm*2400mm，所以這個尺寸的鋼化玻璃能模擬陶瓷薄板鋪貼場景，難度比鋪貼陶瓷薄板更高，因為玻璃的吸水率更低。

本次培訓參訓人員都是亞地斯集團DUNLOP品牌的一線銷售員工，都有多年從業經驗，對于瓷磚鋪貼已經有非常深厚的功底，對于大板鋪貼也并不陌生，因此本次培訓重點在于強化鋪貼技術要點，掌握大板鋪貼的3大步驟，13要點。

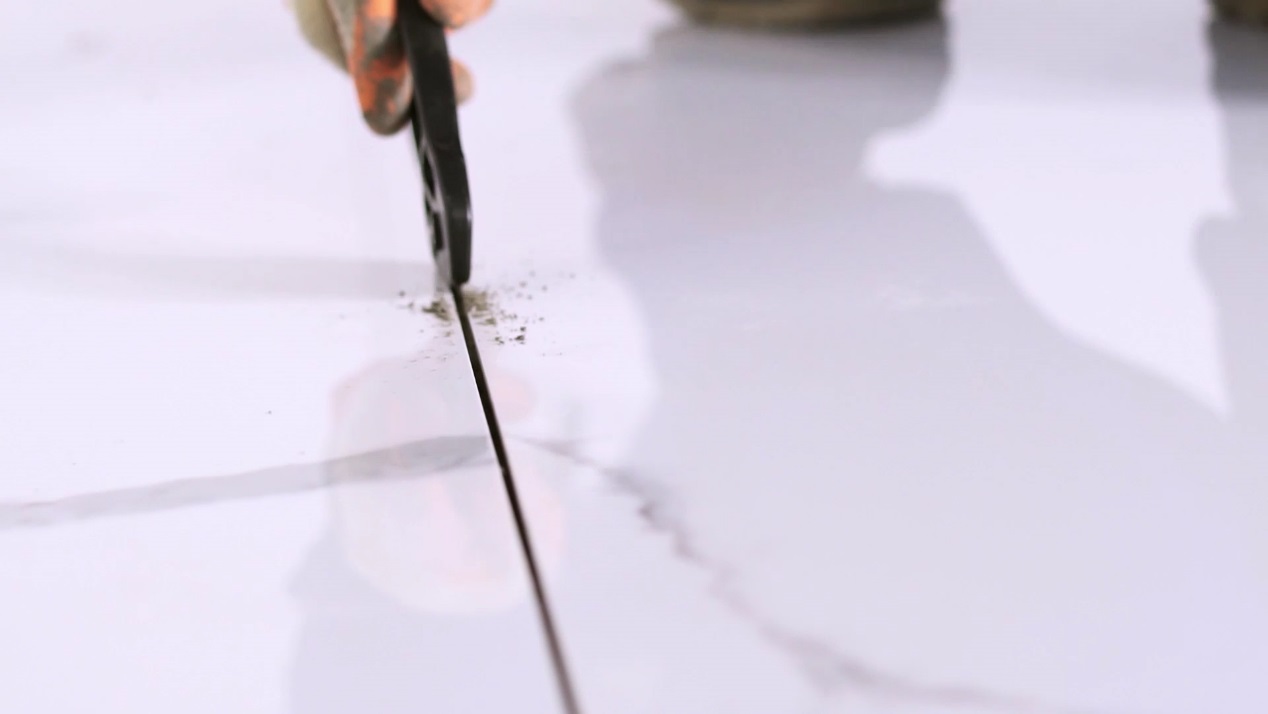

大幅面陶瓷薄板、巖板鋪貼，從某種程度上而言，不是鋪貼技術的比拼，是粘結材料的比拼，是鋪貼工具的比拼，高性能的粘結材料，完善的鋪貼工具準備是大板鋪貼的前序條件，包括大板搬運抬價、大板切割操作臺，大板搬運支架、大板切割機、大板取孔鉆，大板倒角切割機等等。本次培訓不展示陶瓷薄板切割和搬運方面的注意事項，僅展示瓷磚粘結劑的粘結使用要點。

1. 第一步：粘結劑材料選擇：

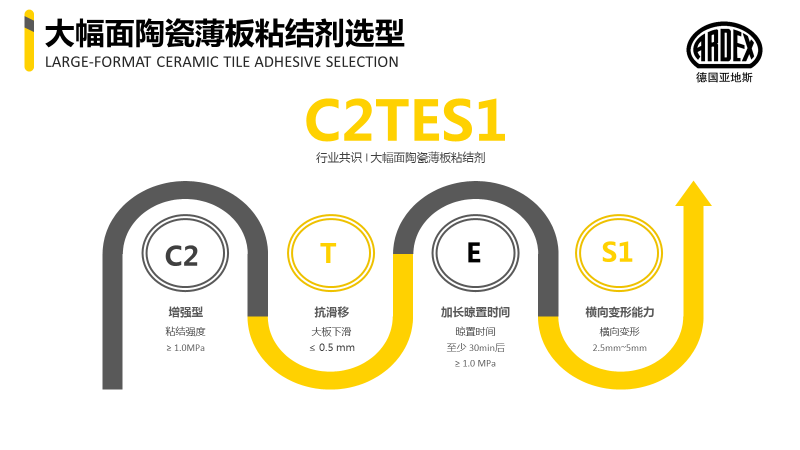

大幅面陶瓷薄板、巖板因為尺寸較大，粘結難度大，應力累計效應大，極易空鼓等風險，目前行業內的統一認知是，需要使用高標準的瓷磚粘結劑，基本共識是要求使用C2TES1等級及以上的產品。

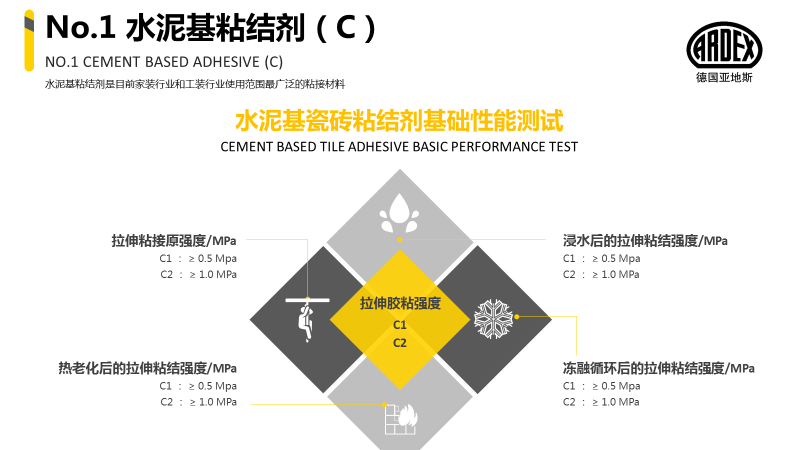

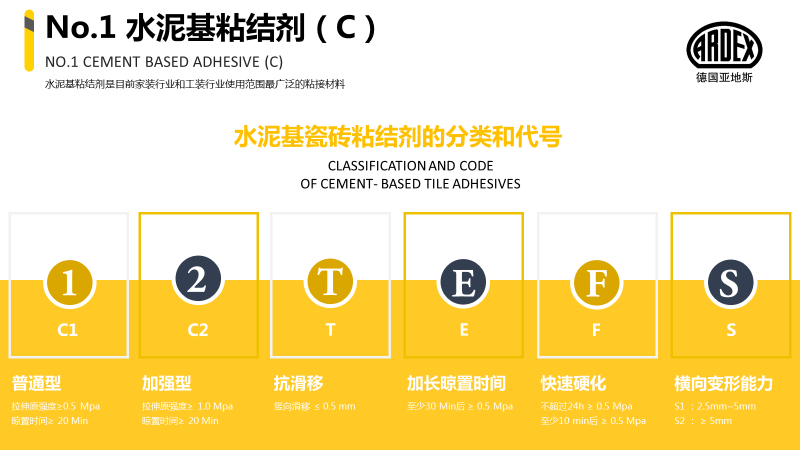

C2：代表拉伸粘結原強度、浸水后拉伸粘結強度、熱老化后拉伸粘結強度、凍融循環后的拉伸粘結強度均要超過1Mpa，意味著每平方厘米可以承受10公斤以上的拉力。

T：抗滑移性能，滑動幅度小于等于0.5mm；

E：正常情況下，瓷磚膠批刮20分鐘后，瓷磚膠表面即有可能“封皮”，失去與瓷磚的粘結能力。含“E”標志的瓷磚膠，開放時間延長至30分鐘；使得瓦工能夠更多的時間來操作瓷磚鋪貼。

S1：代表瓷磚橫向變形能力，瓷磚幅面越大，對于橫向變型的要求越高，如果粘結材料不具備橫向變型能力，大幅面陶瓷薄板、巖板有很高的皸裂、開裂、空鼓脫落風險。

隨著陶瓷薄板、巖板的尺寸越來越大，亞地斯技術學院推薦，盡可能使用快干性能的瓷磚膠，或者含有亞地斯獨有技術ARDURAPID科技的瓷磚膠。因為瓷磚尺寸越大，鋪貼后，瓷磚中心部位的瓷磚膠干固時間越長，甚至需要2-3周的時間，中心部位才能完全干固。在不完全干固的情況下，開放后續施工，開放行人，瓷磚粘結性能將被破壞從而失效、空鼓。

含有ARDURAPID技術的瓷磚膠或者快干早強性能的瓷磚膠，能夠快速固化，瓷磚粘結劑中的水分全部用于水化反應，不會含有多余的水分需要蒸發、揮發，約1.5小時即可快速達到粘結強度，保障瓷磚粘結安全。

在DUNLOP德系工藝體系中，我們推薦使用DUNLOP陶瓷薄板專用高柔性粘結劑（專業版），能夠滿足大幅面陶瓷薄板或者巖板的粘結需求。

1. 第二步：基層處理要點：

基層處理在DUNLOP德系工藝體系中，可謂重中之重。基層處理的結果，直接決定大板粘貼的效果。基層處理只需要掌控3要點，即可掌握大板粘貼基層處理要點。歸納起來，可用“強”“平”“凈”三字總結：

『強』：強度要求：墻面拉拔強度要求超過1Mpa，地面拉拔強度要求超過0.3Mpa；

『平』：平整度要求：±3mm/2m，±1.5mm/600mm;

『凈』：潔凈度要求：墻地面要求為粉塵、浮灰、浮漿、油污等影響粘結強度的異物。

基層處理，DUNLOP德系工藝中有專用的基層處理系統，感興趣的朋友可以參考往期文章。

1. 第三步：大幅面陶瓷薄板鋪貼：

對于大幅面陶瓷薄板、巖板鋪貼，DUNLOP德系工藝中，有9個控制要點，嚴格遵從并掌控此9項要點，能保障大板鋪貼不空鼓，不脫落。

分別為：粘結劑攪拌、瓷磚清潔、雙面刮膠、短邊刮膠、平行刮膠、震動調平、間距調整、調平器械、及時清潔等9個步驟。期間需要使用多種專用工具，均屬于大板鋪貼必備工具。

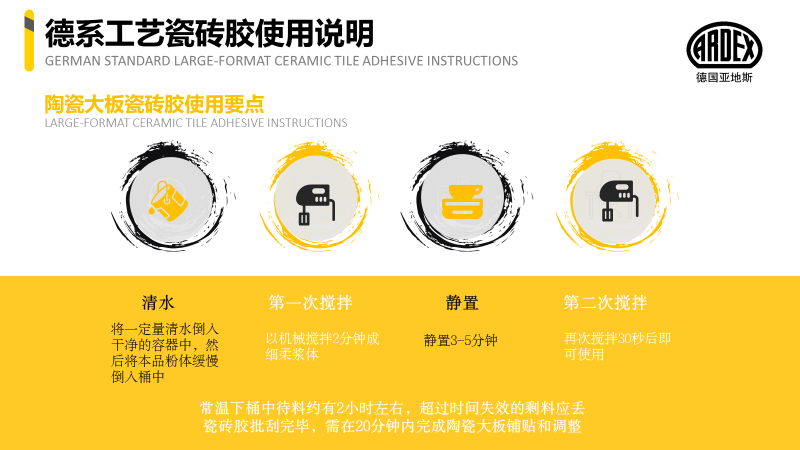

1. 瓷磚膠攪拌：瓷磚粘結劑僅能添加清水，不能添加水泥或者沙子等其他任何材料；分兩次攪拌，第一次攪拌充分后，靜置3-5分鐘，便于粘結劑中的特種添加劑溶解、熟化，再進行第二次攪拌。

Tips：優質、高等級瓷磚膠有濃郁的乳膠香味，可供粗略辨別瓷磚膠等級和優劣；

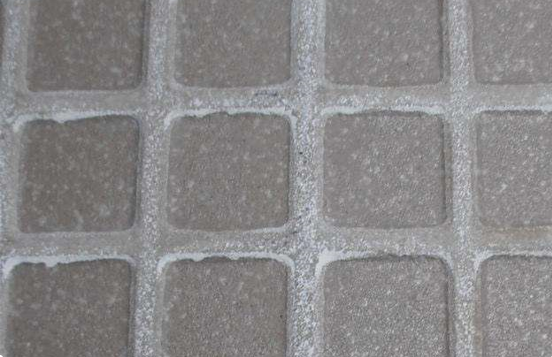

1. 瓷磚清潔：瓷磚在燒制的過程中，需要使用瓷磚脫模劑，所以絕大部分瓷磚背面都有白色粉末，這層白色粉末必須清理干凈，否則它將成為瓷磚膠與瓷磚之間的隔離劑，使瓷磚膠與瓷磚失去粘結能力。建議使用鋼絲刷或者金剛石刷子處理。

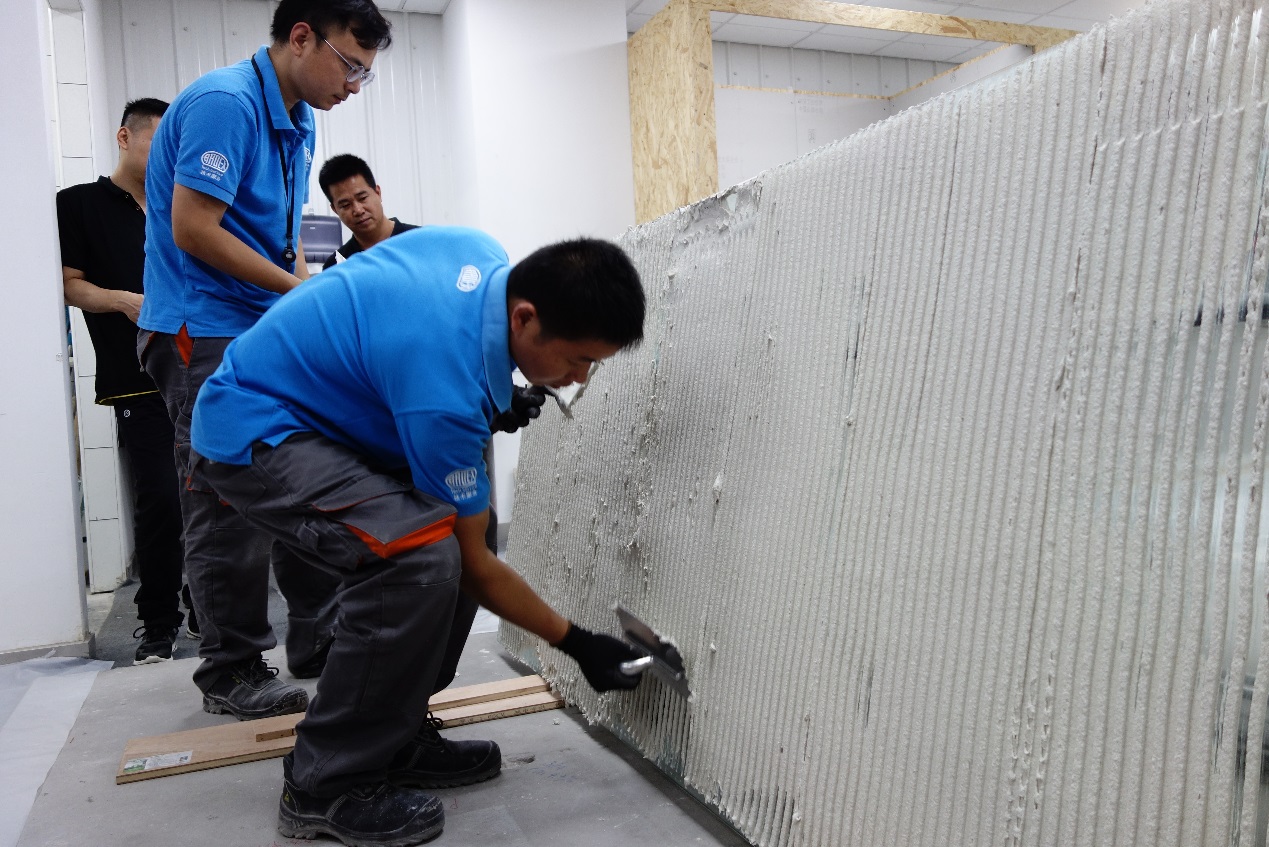

1. 雙面刮膠：大幅面陶瓷薄板尺寸巨大，采用瓷磚背面刮膠，同時基層上刮膠的雙面刮膠方式，能夠大幅度提升大板鋪貼的滿漿率，提升粘結強度。

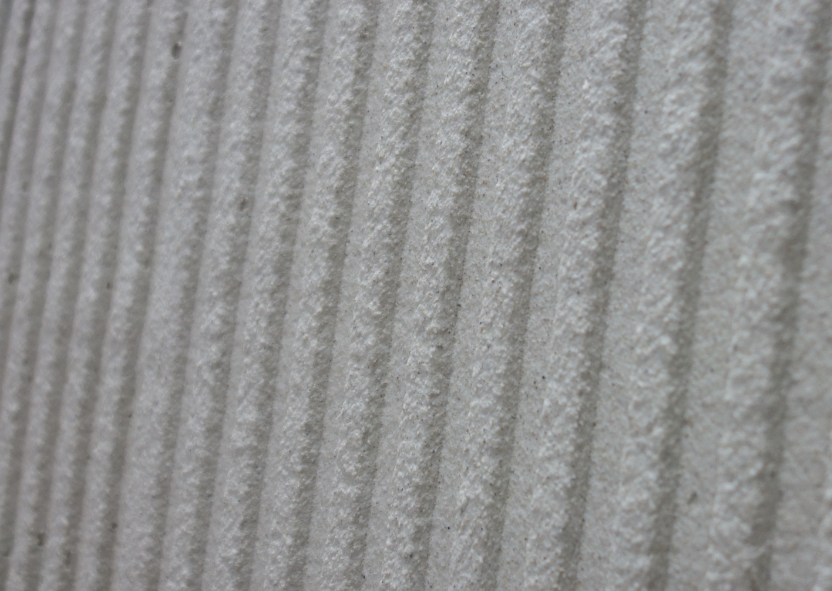

2. 短邊刮膠：大幅面陶瓷薄板基本都是長方形，瓷磚膠的批刮方向需要平行于短邊，垂直于長邊；
3. 平行刮膠：瓷磚背面瓷磚膠的批刮方向，和基層上的瓷磚膠批刮方向保持平行，杜絕相互垂直。

通過以上3個瓷磚膠批刮要點控制，可以保障大板鋪貼到基層時，大板、瓷磚膠與基層三者之間的空氣順利排出，使大板能夠和基層盡可能貼合。否則，空氣封鎖在瓷磚膠中間，容易造成“空氣彈簧”效應，陶瓷薄板無法保障滿漿率，必然空鼓。

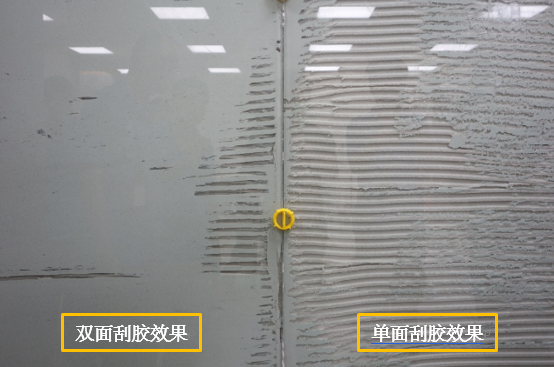

通過對比，雙面刮膠后在沒有使用震動找平器械時，滿漿率已經大幅度超出單面刮膠的的效果。同時雙面刮膠使用的瓷磚膠數量大于單面刮膠，厚度也超出單面刮膠，有利用使用瓷磚膠找平厚度，控制大板整體的平整度。

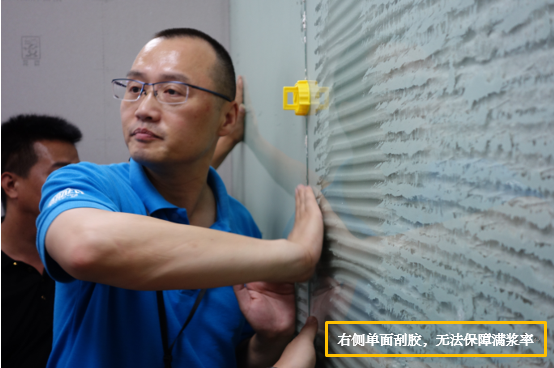

單面刮膠效果

雙面刮膠效果

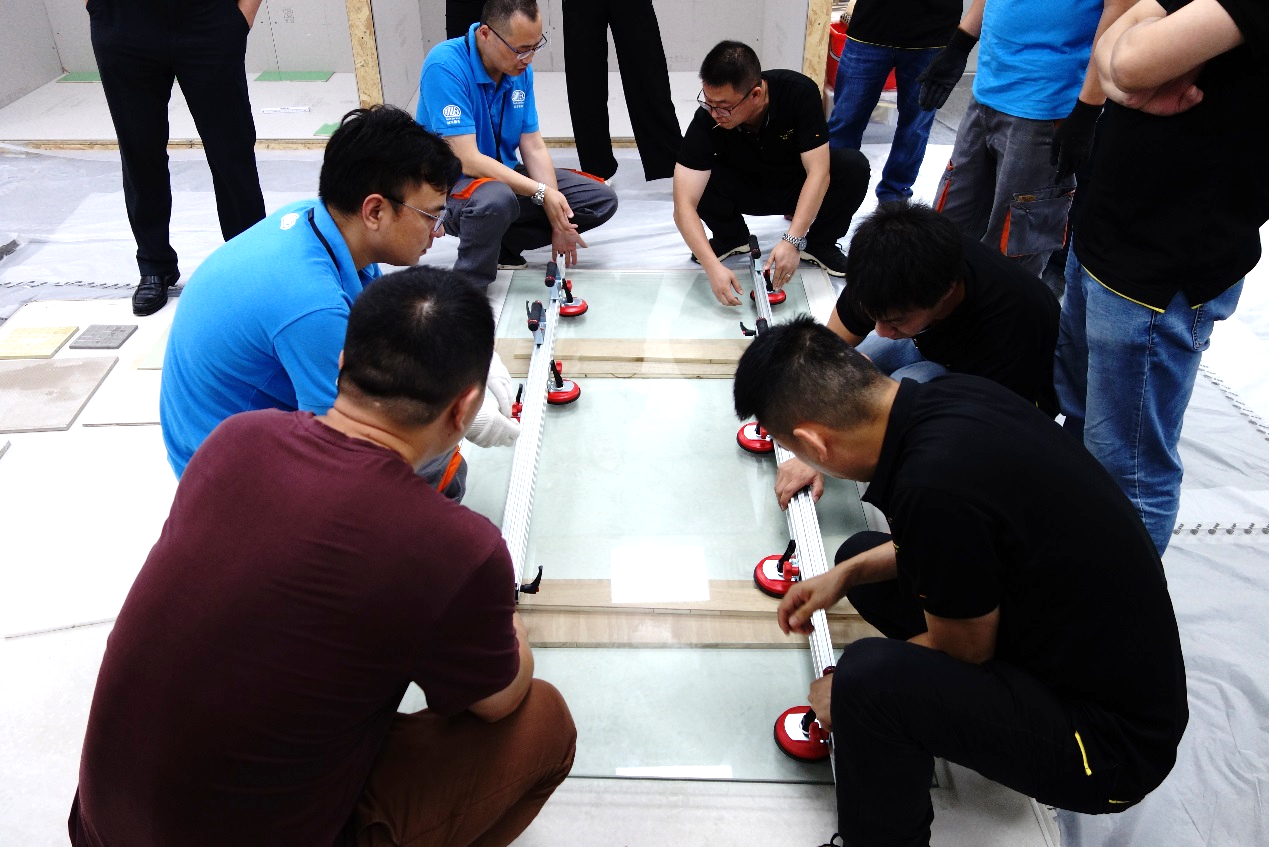

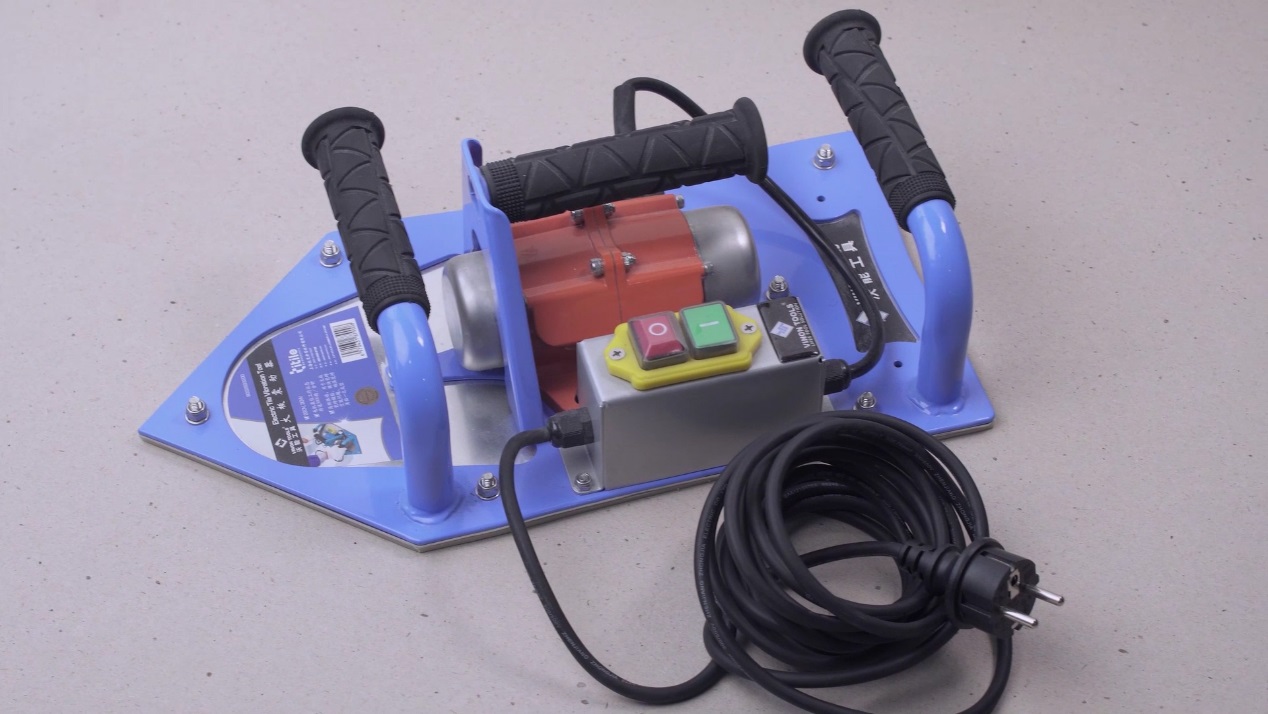

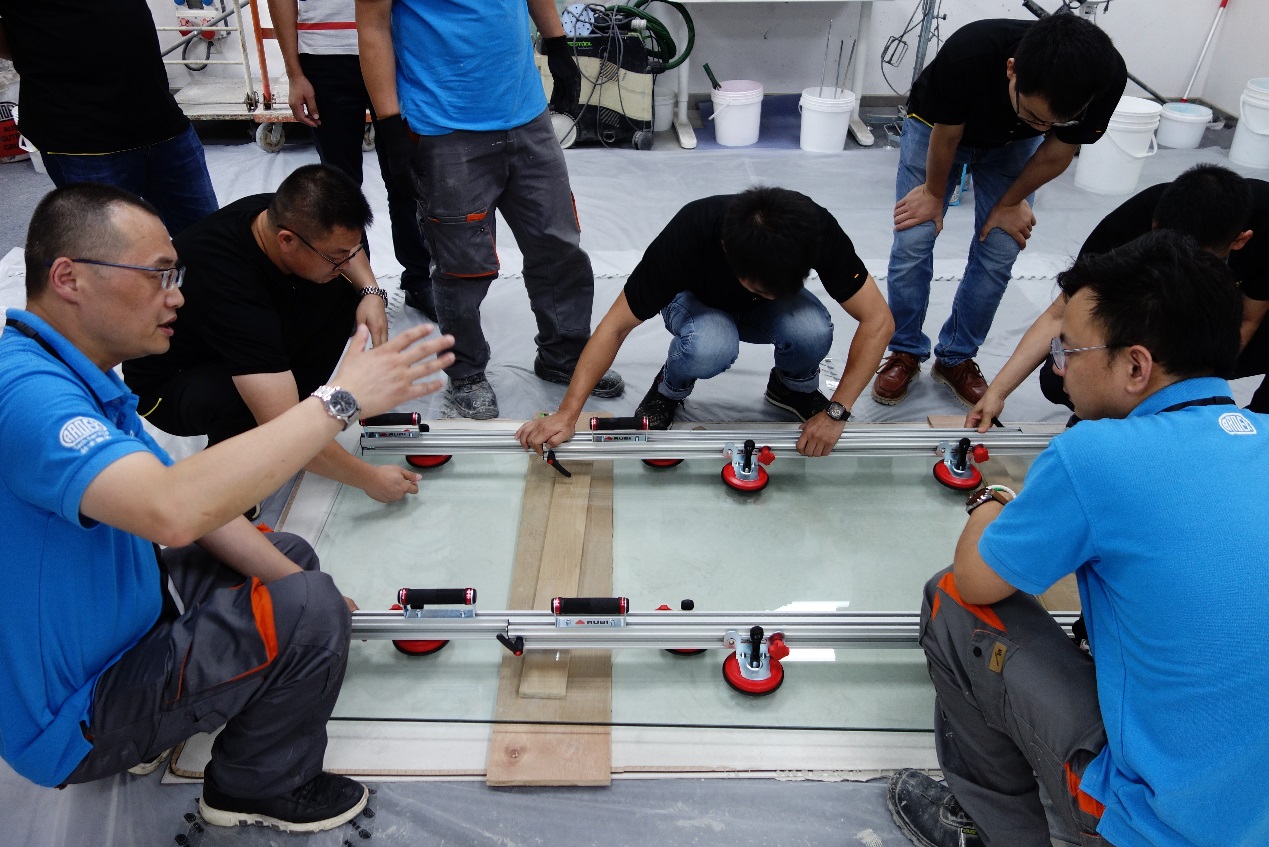

1. 震動調平：大幅面陶瓷薄板、巖板，尺寸巨大，使用傳統的人力擠壓或者拍板器已經無法使大板和基層之間的空氣擠壓出去。需要使用上圖所示的瓷磚整平器械，通過機械的震動力量，使大板和基層緊密的擠壓在一起。

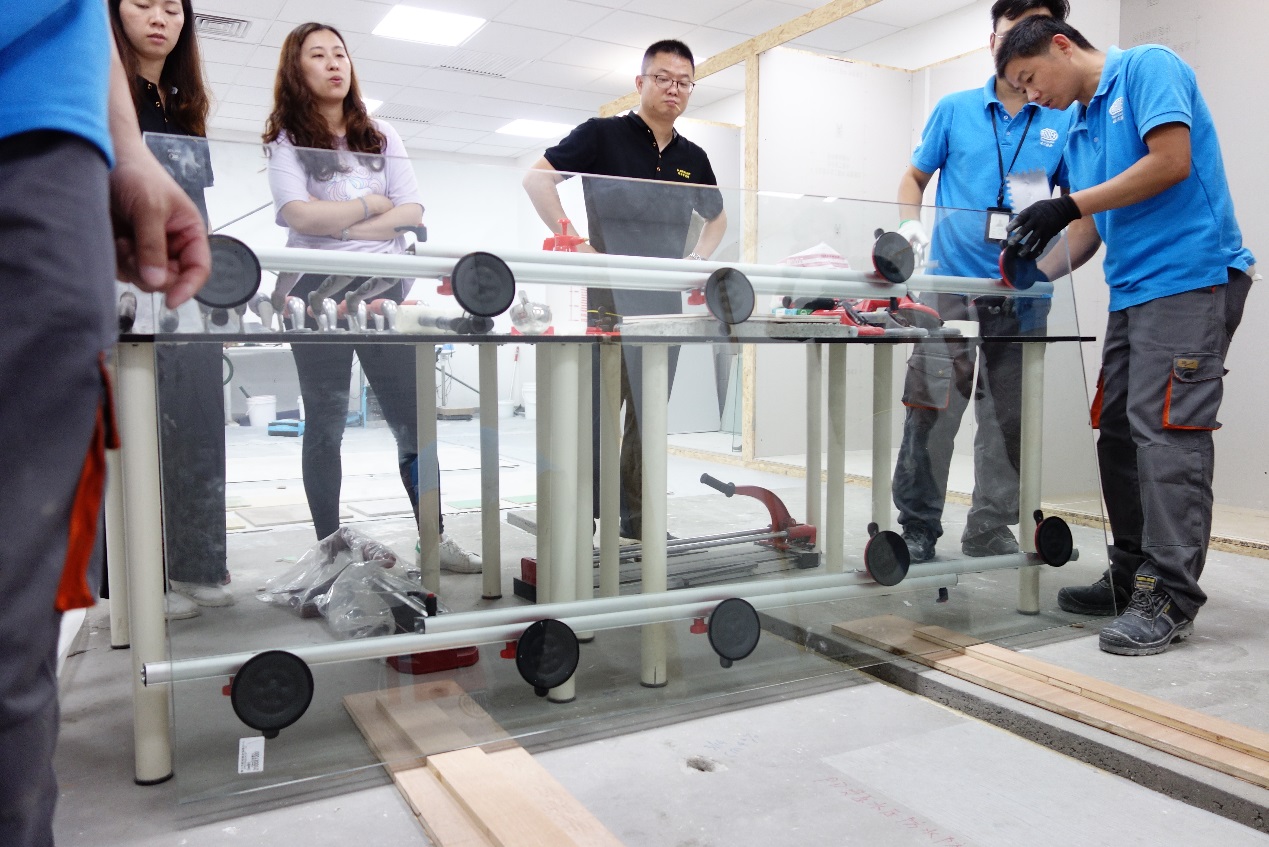

通過瓷磚整平器械整平之后，可以看出玻璃已經和基層嚴絲合縫的粘接在一起，可以直觀的看出，玻璃背面100%滿漿。

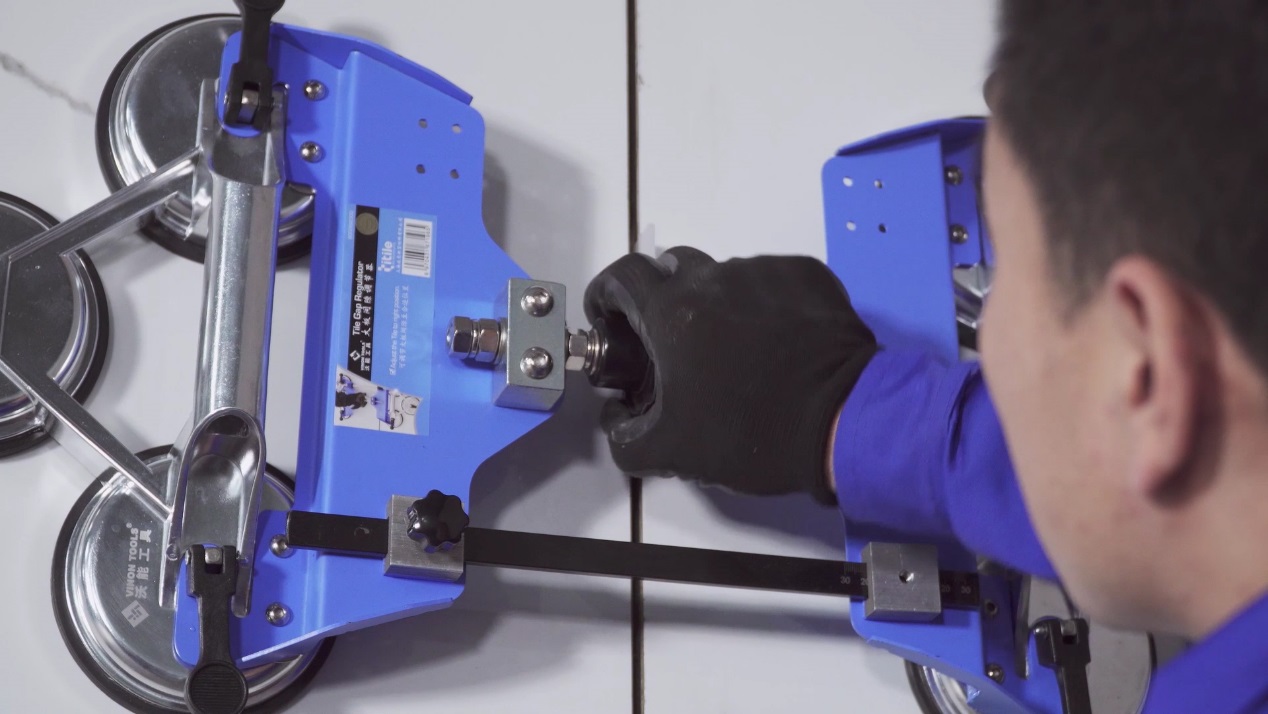

1. 間距調整：如上圖所示，大幅面陶瓷薄板鋪貼上墻后，因為尺寸巨大和負壓作用，通過人力已經無法移動大板磚，需要使用專用的瓷磚縫隙調整器械，調整大板磚之間的縫隙間距。

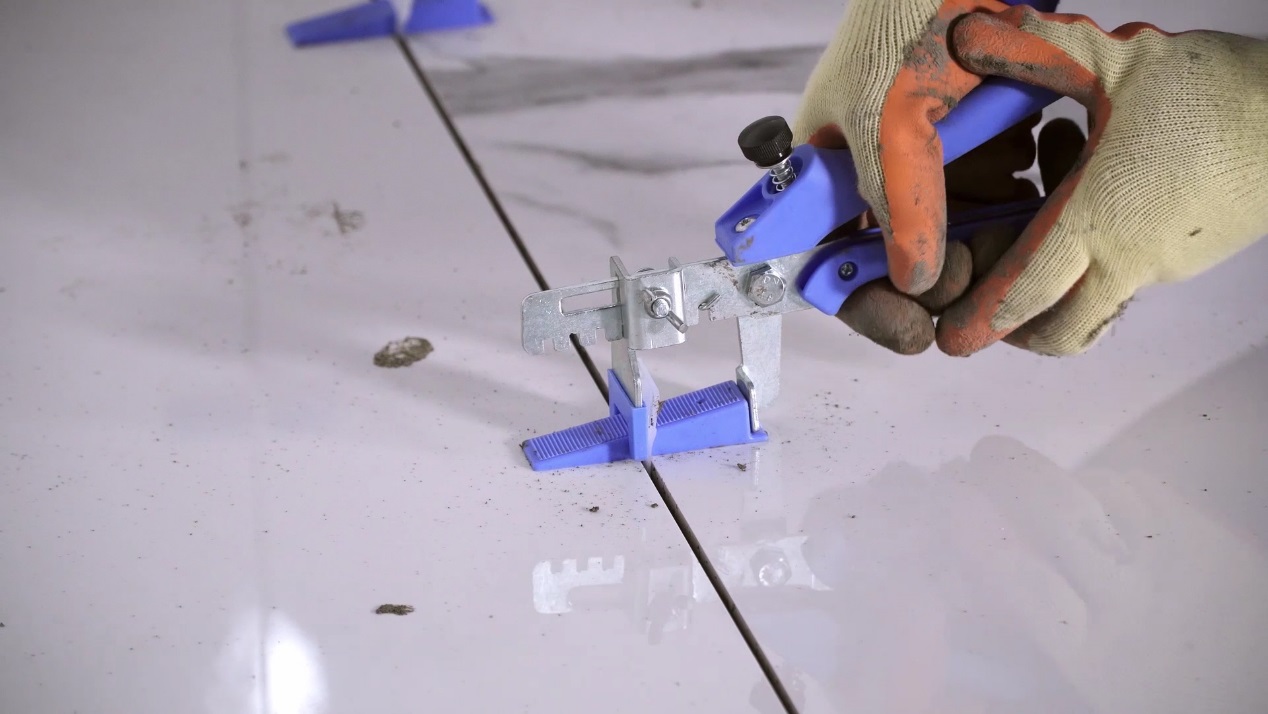

1. 調平器械：如上圖所示，鋪貼多塊陶瓷薄板的時候，大板與大板直接設置調平器械，能夠固定兩塊大板之間的平整度，同時能夠控制縫隙的大小。當粘結劑固化后，大板磚之間的平整度將不再變化，可以及時移除調平器械。

1. 及時清潔：鋪貼陶瓷大板、巖板的瓷磚膠等級較高，固化后硬度較高，將比較難以清理。因此，在大板磚鋪貼完畢后，需要及時清理瓷磚表面的瓷磚膠和縫隙間的瓷磚膠，便于后期填縫處理。

通過以上3大步驟，13個要點控制，在陶瓷大板和巖板鋪貼中，基本能保障粘結滿漿率和粘結強度，避免空鼓，保障粘結安全。

大板粘結課程授課結束，就是亞地斯技術學院培訓的保留項目，實操練習！

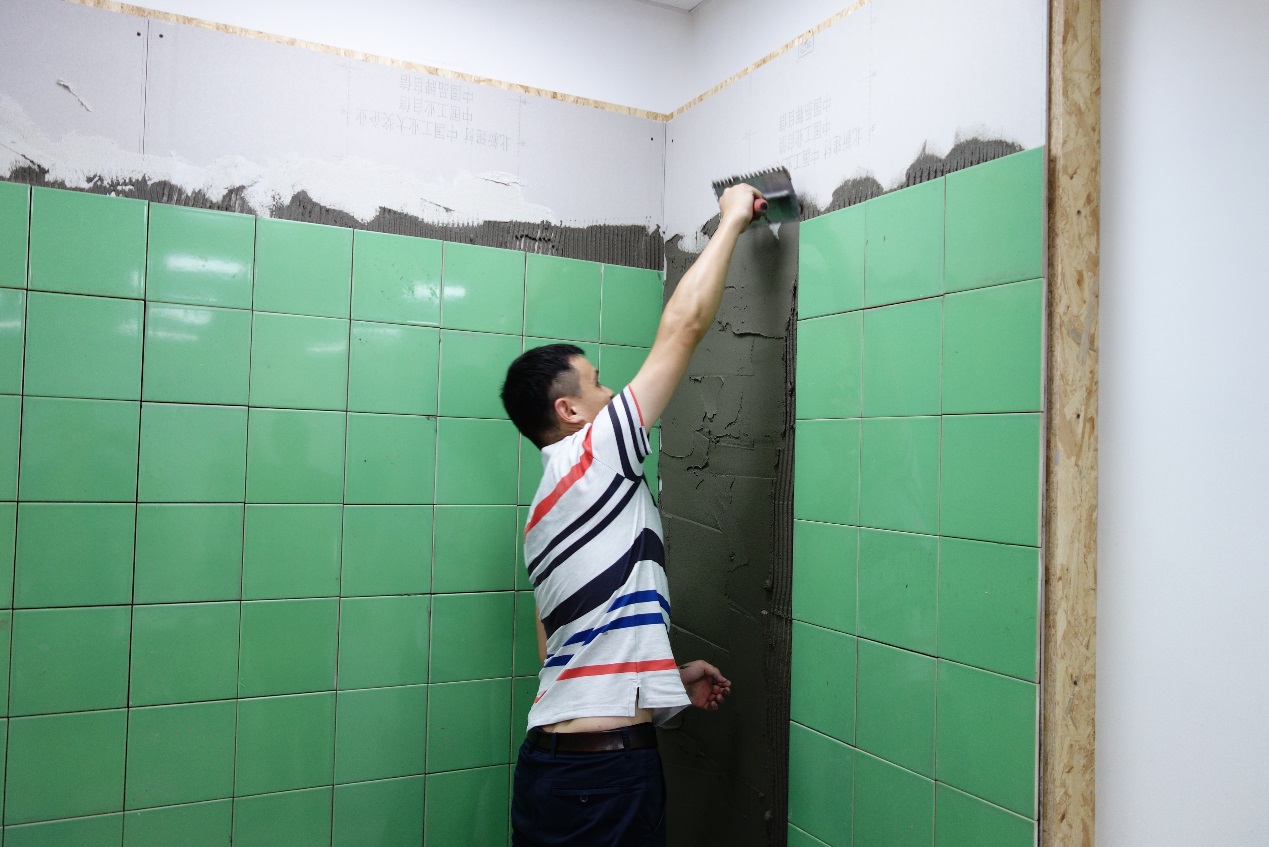

全體參訓人員，一人一個操作間，面積等同于家裝衛生間，實實在在的操練吧！

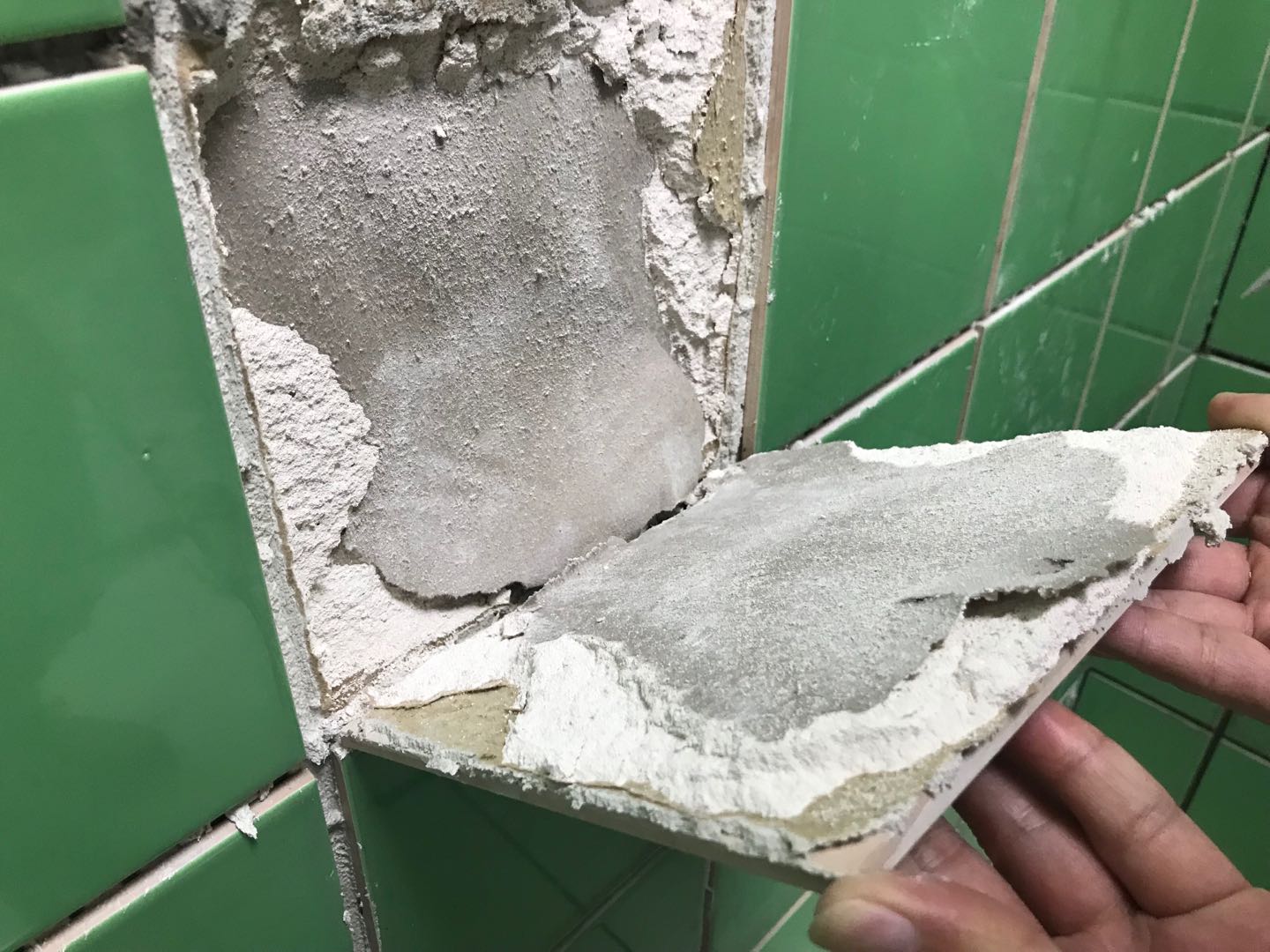

在貼磚練習中，部分同事測試了DUNLOP陶瓷薄板專用高柔性粘結劑（專用版）的粘結強度，約12個小時后的強度已經可以把基層的埃特板直接撕下來，粘結性能十分優異。

通過兩天的封閉式培訓，再次強化銷售團隊對于DUNLOP德系工藝，瓷磚粘貼技術的掌握，可以預見，DUNLOP一線銷售團隊將用更扎實的專業知識服務中國廣大的客戶。
